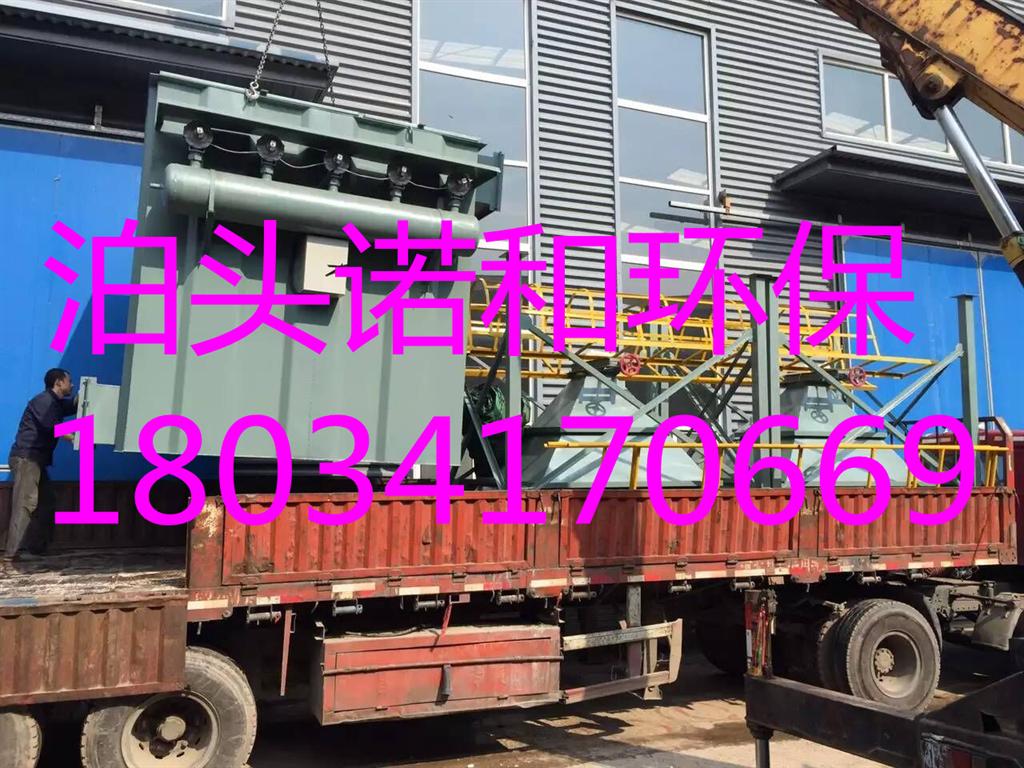

山東禹王郭經理您好，您在本公司訂做和一臺260噸/130噸鍋爐布袋除塵器已經完成，已于昨天下午裝車發往山東，銷售部的趙經理已經把物流司機的手機號以短信的方式發到了您的手機上，預計_下午或者明天上午_可以到達施工現場。請貴公司準備好吊車等接貨物品。請與物流司機保持聯系，_貨物能夠順利到達貴公司
泊頭市諾和環保設備有限公司根據山東禹王某熱電公司260t/130t鍋爐布袋除塵器給出的具體技術參數，我諾和_工程師對此260t/130t鍋爐布袋除塵器改造技術方案
一、鍋爐布袋除塵器改造技術方案-工程項目背景
260t/130t鍋爐布袋除塵器改造項目，為適應中國對于環保要求，要求對尾部煙氣進行處理，以達到保護環境清新的目的。
本除塵器改造設計以山東某熱電有限責任公司的技術要求為依據，主要_除塵器技術參數、配套件選取、除塵系統的配置內容及范圍等指標，明確詳細技術參數、除塵器特點、設計制造標準、質量控制等方面的內容。同時，結合本公司在除塵器設計制作方面的豐富經驗，提出自己的鍋爐布袋除塵器改造技術方案見解。
二、鍋爐布袋除塵器改造技術方案-重點考慮的幾個問題：
1、鍋爐用的燃料的成份組成。
以貴公司提供的資料作為設計除塵器時的參考數值，設計除塵器時根據經驗充分考慮鍋爐的燃燒方式、飛灰特性及其在_范圍的變化等情況。
2、根據鍋爐以下工況需采取相應的技術措施
2.1.當鍋爐空預器出口煙溫_濾袋允許使用溫度時的保護措施。
2.2.在鍋爐運行中發生水冷壁、過熱器、再熱器、省煤器發生爆管時，除塵器的保護措施。
2.3.在鍋爐啟動時全投油及低負荷投油助燃時的保護措施。
2.4.防止濾袋發生氧化腐蝕的技術措施
2.5.阻止濾料發生酸腐蝕的技術措施。
2.6.當鍋爐尾部發生燃燒時采取的技術措施。
3、其它影響鍋爐正常安全運行的措施
3.1.氣源系統異常（設備停機、管路泄漏等），應采取的相應措施；
3.2.鍋爐運行過程中其它意外情況應采取的措施；
4、_除塵設備及濾袋的正常使用需采取的措施
4.1.進出風方式及煙氣在各分室的導流均布情況；
4.2.減少粉塵對料袋的沖刷磨損、有效的延長使用壽命而采取的措施；
4.3.為有效_地_粉塵而采取的措施；
4.4. 除塵設備運行、操作、維護方便采取的措施。
三、鍋爐布袋除塵器改造技術方案- 設計原則
我們?cè)诔龎m設計時，以“簡單、實用、可靠、經濟”為方向，并結合行業特點，本著以下原則進行了綜合考慮：
1、不影響操作工藝，為生產服務。
2、滿足_及行業對環保的要求，達標排放。
3、除塵技術經實踐檢驗，設備能長期穩定、_、可靠運行。
4、有較好的性能價格比。
5、確保配套件的高質量 ，以提高除塵器的運行可靠性。
6、結構應美觀緊湊，方便進行保溫、防雨處理。
7、方便保養、維修。
8、方便運輸安裝。
四、鍋爐布袋除塵器改造技術方案-設計依據
    煙塵的_終凈化是通過除塵器來完成的，除塵器改造設計的優劣，將直接決定除塵系統的總體效果、系統能耗以及系統能否長期穩定運行?，F(xiàn)有的除塵器形式較多;一臺所謂_的除塵器，僅僅是針對某一個揚塵工藝點來說，是凈化效果良好的_除塵器，并不是放在_工藝點甚至近似工藝點都_的除塵器。因此，_針對具體揚塵工藝點的粉塵狀況（濃度、溫度、濕度、酸堿性、磨蝕性、粒徑、燃爆性、粘結性、浸潤性等）、管道布置、捕集形式、設備運行周期等各個方面，進行綜合考慮：
1、煙塵的物理、化學性質，包含密度、溫度、濕度、酸堿性、粒徑分布、浸潤性、粘附性、磨蝕性、燃爆性、露點等。
2、煙塵的風量變動范圍及周期。
3、本公司的豐富治理經驗。
4、技術標準
4.1. 火電廠大氣污染物排放標準                GB13223-1996
4.2. 環境空氣質量標準                        GB3095-1996
4.3. 袋式除塵器安裝技術要求與驗收規范         JB/T8471-9
4.4. 脈沖噴吹類袋式除塵器                  JB/T8532-19976
4.5. 袋式除塵器性能測試方法                   GB12138-89
4.6. 袋式除塵器用濾料及濾袋技術條件           GB12625-90
4.7. 袋式除塵器用濾袋框架技術條件            JB/T5917-91
4.8. 通風與空調工程施工及驗收規范             GB50243-97
4.9. 涂裝前鋼材表面銹蝕等級和除銹等級          GB8923-88
4.10. 鋼結構設計規范                            GBJ17-88
4.11. 鋼結構工程施工驗收規范                   GBJ205-83
4.12. 機械設備安裝工程施工及驗收規范            TJ231-75
4.13. 建筑鋼結構荷載規范                         GBJ9-87
4.14. 建筑抗震設計規范                          GBJ11-89
4.15. 鋼制平臺、扶手、欄桿                     GB4053-93
4.16. 固定式鋼斜梯                           GB4053.2-83
4.17. 鋼制閥門的一般要求                       BE1124-89
4.18. 火力發電廠熱力設備和管道保溫油漆設計技術規定 SDGJ59-84
4.19.工業企業噪聲控制設計規范                  GBJ78-85
4.20.焊接接頭的基本型式與尺寸              GB985-986-88
4.21.普通碳素結構鋼和低合金結構鋼冷軋薄鋼板及鋼帶 GB11253-89
4.22.普通碳素結構鋼和低合金結構鋼冷軋厚鋼板技術條件 GB3274-83
4.23._碳素結構鋼鋼號和一般技術條件            GB699-88
4.24.電力工程電纜設計規范                        GB50217-94
4.25. 生產設備安全衛生設計總則                   GB5083-85
4.26.鍋爐大氣污染物排放標準                      GWPB3-1999
4.27.機電產品包裝通用技術條件                   GB/T13384-92
4.28. 電氣裝置安裝工程施工技術條件               GBJ232-82
5、鍋爐技術參數及質量要求
5.1 260t鍋爐煙氣量（工況）：600000m3/h
5.2鍋爐煙氣溫度：140℃
5.3 130t鍋爐煙氣量（工況）：300000m3/h
5.4鍋爐煙氣溫度：140℃
五、鍋爐布袋除塵器改造技術方案-布袋除塵器技術性能
1、鍋爐布袋除塵器改造技術方案-袋除塵器采用抗結露脈沖除塵技術(引進技術)
     對濾袋作PTFE浸漬處理，以達到防油防水的效果。氣源系統應_去除水分、油污，同時除塵器外部和上箱蓋采用整體保溫，灰斗部分采用蒸氣盤管加熱外加保溫提高除塵器的抗結露性能。
2、鍋爐布袋除塵器改造技術方案-袋除塵器采用_音速引流噴射原理
脈沖行噴吹嘴部加_音速引流噴嘴，合理調配同一吹管上噴嘴口徑大小，以均流噴吹壓縮氣源，在相同壓縮氣耗前提下，達到2-3倍的清灰效果，并有效保護濾袋口部不受損傷。
3、鍋爐布袋除塵器改造技術方案-袋除塵器采用文丘里管技術產生二次誘導風，提高清灰動能。
實驗證明，采用與不采用文丘里管誘導技術，清灰效果差別很大。采用文丘里管清灰__、濾袋_干凈；不采用文丘里管濾袋上尚有殘灰吸附在上面，尤其是濾袋的下部。
脈沖閥動作時產生的聲波還可以使濾袋產生微振動，起到輔助清灰作用。
本鍋爐布袋除塵器改造技術方案方采用文丘里管既_了清灰效果，又不會減小除塵器過濾面積增大除塵器阻力。
4、鍋爐布袋除塵器改造技術方案-導流及氣流均布技術
電磁脈沖閥、濾袋是低壓脈沖袋式除塵器的核心部件，而導流及氣流均布技術是核心技術。結合我公司的設計理念，我們采取了一系列措施，促使煙氣均勻分布到每條布袋上，在_濾袋承受負荷均勻而延長濾袋使用壽命的同時，_大程度上降低設備阻力。
含塵煙氣從鍋爐預熱器出口經煙道系統首_入除塵器梯形進氣煙道（各截面積經嚴格計算并實踐論證），并通過梯形進氣煙道中的導流裝置及各室進氣調節閥門均勻的進入各過濾氣室，然后再經過各過濾氣室內的氣流均布裝置，使進入各過濾氣室的含塵氣體均勻地分布到每條濾袋，防止個別濾袋負擔過重，影響使用壽命。同時箱體下部與濾袋底部留有_空間，使上升到此區域的煙氣速度瞬間下降，迅速擴散，防止同室內濾袋過濾負擔不均現象。
由于導流裝置和氣流均布裝置在煙氣中受粉塵沖刷，為增加耐磨性，導流
裝置和氣流均布裝置采用16Mn鋼板制作。
5、鍋爐布袋除塵器改造技術方案-袋除塵器采用濾袋預噴涂保護技術
由于進布袋除塵器的煙氣含有硫化物且含有部分水汽，為了防止水吸附煙塵粘結在布袋濾袋上而腐蝕濾料，通過預噴涂熟石灰粉均勻覆蓋在除塵器濾袋表面，將風機調至足夠風量（以防止噴涂材料掉入灰斗），靠風的吸力均勻?yàn)⑷?，預涂粉中以除塵器進出口間壓差（在初始?jí)翰罨A(chǔ)上）升高250～400Pa為噴涂完成標準。鍋爐煙氣應在預涂灰后48小時內進入除塵器處理。
預噴涂時先打開噴涂裝置上的閥門,關閉清灰和輸灰程序 ,打開提升閥和手動蝶閥,關閉除塵器旁通閥。
預涂灰時除塵器壓差（在初始?jí)翰罨A(chǔ)上）升高250～400Pa時為標準。
預涂灰后檢查花板的泄漏和濾袋破、掉袋情況。如有問題，及時處理。
在鍋爐啟動時全投油及低負荷時投油助燃時，應提前進行預涂灰。預涂灰使濾料提前覆蓋一層粉塵，減少油滴與濾料的接觸。
6、鍋爐布袋除塵器改造技術方案-袋除塵器采用門蓋_密封
除塵器所有焊縫采用雙面焊接,除塵器上部門蓋處為鋼體與耐溫、耐酸堿的特殊橡膠膠條線性密封。特殊橡膠條具有耐化學穩定性好，耐臭氧、耐老化、_等特點，非常適合應用于燃煤鍋爐除塵器的密封，我公司已率先應用于多個工程中，使用效果良好。
7、鍋爐布袋除塵器改造技術方案-袋除塵器壓縮空氣氣源發生故障采取的保護措施
7.1壓縮空氣管路上面設有壓力變送器，對管路壓力進行實時監控，管路壓力在工控機上畫面顯示。當氣源系統異常（設備停止、管路泄露等）時，氣源管路壓力＜0.25Mpa時，電控系統發出聲、光報警，及時對氣源系統進行檢修。
7.2針對氣源系統異常問題，我公司生產的除塵器旁通閥門、離線閥門，經過多次改進設計，即使在氣源壓力突然降至零時，仍能_煙氣通道的暢通，_鍋爐正常運行。
若鍋爐正常運行時，氣源系統發生異常，導致旁通閥門、離線閥門全部關閉，則鍋爐爐膛內微負壓狀態逆轉為正壓并迅速升高，嚴重危害鍋爐的安全運行；同時除塵器容易產生變形。
注：本鍋爐布袋除塵器改造技術方案只針對山東禹王某熱電公司這一布袋除塵器改造所做出的方案，其它鍋爐布袋除塵器改造技術方案慎用。本鍋爐布袋除塵器改造技術方案歸本公司所有，偽盜必究。（泊頭市諾和環保設備有限公司）
