直角脈沖閥概述及工作原理

來源：諾和環保設備發布時間：2021/7/15 9:55:32

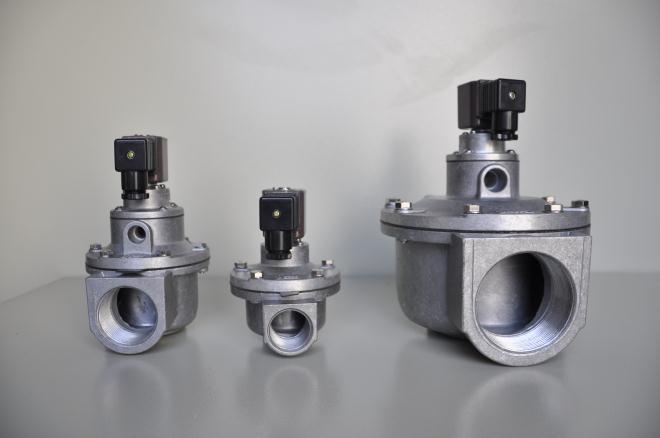

直角式脈沖閥,DMF-Z脈沖閥，直角脈沖閥指受電磁或氣動等先導閥的控制，能在瞬間啟閉高壓氣源產生脈沖的膜片閥。電磁脈沖閥:指將電磁閥、先導閥與脈沖閥組合在一起,直接受電信號控制的膜片閥。

產地：河北省>泊頭市

供應商：諾和環保設備

技術咨詢熱線：

0317-8315225

傳真：

0317-8315251

直角脈沖閥概述

直角脈沖閥指受電磁或氣動等先導閥的控制，能在瞬間啟閉高壓氣源產生脈沖的膜片閥。電磁脈沖閥:指將電磁閥、先導閥與脈沖閥組合在一起,直接受電信號控制的膜片閥。

直角脈沖閥結構特點

直角脈沖閥的進、排氣口，均采用專用螺母(采用鋁合金或不銹鋼材質) 和專用密封圈，在光滑的進、排氣管外壁與閥體口端密封，結構簡單、操作方便、密封可靠。脈沖閥進氣口內結構與定位鋼圈安裝使用，可防止因慣性沖擊而松動，同時可確保安裝位置。不銹鋼螺母在長時期使用后，仍能拆裝方便。

直角脈沖閥工作原理

電磁脈沖閥由電磁先導頭、膜片和閥體組成，膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。

電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。

電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

直角脈沖閥安裝說明

直角電磁脈沖閥，閥與氣管連接，靠螺母壓緊密封圈定位連接。在脈沖閥噴吹時，因壓氣流90度轉彎慣性沖擊，脈沖閥進氣連接部位易松動、脫離。本安裝結構在專用活接頭或分氣箱排氣管與脈沖閥進氣口連接部位，設定位鋼圈，可完防止脈沖閥在噴吹時因慣性沖擊而松動，并確保了安裝位置。

直角電磁脈沖閥，采用H-D形式和H-S形式安裝，安裝維修只要操作各組件壓緊螺母，可在水平方向前后移動操作，安裝維修很方便。

直角電磁脈沖閥，采用 Z-S 形式安裝時，脈沖閥排氣口和箱壁連接器進氣口連接的通氣管旋入長度，不能大於 27 毫米，以便在維修換閥時，旋松各壓緊螺母，將通氣管向箱壁連接器方向移動退出脈沖閥排氣口，可將脈沖閥向上順利卸掉。安裝維修很方便。
