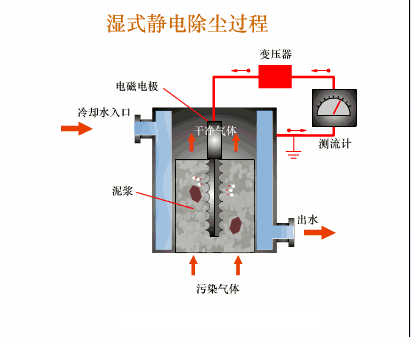

濕式靜電除塵器結構結構形式主要有兩種。一種是用耐酸腐的導電材料(可以是導電性能優異的非金屬材料或具有耐酸腐特性的金屬材料)作為集塵電極，另一種是用不導電的非金屬材料作為集塵電極，通過噴水或溢水形成導電水膜。





　　濕式靜電除塵器也可以根據廢氣的流向分為橫流式(臥式)和立式(立式)。橫流式多為板式結構，氣流方向?yàn)樗竭M(jìn)出，結構類似干式靜電除塵器。垂直流多為管狀結構，氣體沿垂直方向進出。一般來說，在相同的通風截面積下，垂直流型的濕式電除塵器效率是橫流型的兩倍。

　　收集在極板上的灰塵可以被水沖走。濕式除塵可以避免收集的粉塵再次飛揚，除塵效率高。

　　由于沒有振打裝置，運行更可靠。使用噴水或溢流水在除塵器電極表面形成導電膜的裝置存在腐蝕、污泥和污水處理的問題，僅在氣體粉塵濃度低、除塵效率高時使用。采用耐酸腐導電材料制成的濕式電除塵器，不需要長時間噴水或溢水，只需要根據系統的運行情況定期清洗，只消耗很少量的水。這部分水可以循環利用，集塵系統基本沒有二次污染。
