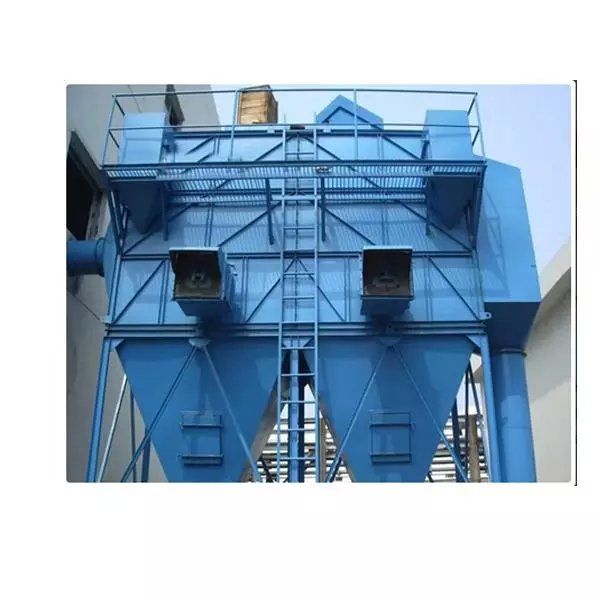

JXD系列高壓靜電除塵器，是應用慣性碰撞沉降原理和靜電吸附相結合的綜合機理，對煙氣粉塵進行凈化的一種除塵器設備。JXD系列高壓靜電除塵器主要起到對煙塵進行兩級收塵處理：_級別采用在JXD系列高壓靜電除塵器進風口處設旋風分離器的方法，利用對煙氣粉塵旋風分離原理，借離心力和螺旋矩不變原理將較粗顆粒粉塵分離出來，下落于灰斗；_級JXD系列高壓靜電除塵器采用電場吸附收塵，并通過定時振打，使粉塵落于灰斗，從而達到對煙氣粉塵集塵收塵目的。
JXD-B型高壓靜電除塵器采用了外絕緣結構，將JXD系列高壓靜電除塵器高壓絕緣子系統和高壓進線與煙塵_隔離，對工藝環境及介質入口溫度、濕度等均無_特殊要求，可一年四季長期穩定_運行，永無后顧之憂。
電源部分采用中科院_新開發的L-C恒流高壓電源，利用L-C恒流器產生穩定的電流，使電場充分電暈，且具有良好的電壓自動跟蹤性能，因而可以產生穩定的電場，長期_穩定的沉積效率。由于L-C恒流器的_構造，使它能承受瞬態和長期的短路，因而它能適應除塵器的結露問題。
結構組成
JXD-A型高壓靜電除塵器分為三部分：
a、恒流控制箱
⑴L-C恒流源
⑵繼電控制和保護電路
b、高壓發生器
⑴高壓變壓器
⑵硅整流橋
c、除塵器電場
⑴用以收集粉塵的除塵器筒體
⑵電暈線
⑶組合件，包括振打支架、電瓷絕緣件、熱吹風裝置、進線電纜、吊掛等
⑷振打電機及控制器
主要特點
JXD系列高壓靜電除塵器產品是JXD、JXD-Ⅰ型除塵器的換代產品，主要特點：
⑴采用_的L-C高壓恒流電源，永無結露擊穿的煩惱。
⑵恒定均勻的電場，有效抵制了電暈閉塞、陰極肥大現象。
⑶_的除塵技術，集沉降、旋風、靜電除塵于一體，除塵效率高達99.9%以上。
⑷_的雙電場設計，除塵面積充分擴大，_避免了二次揚塵。
⑸雙層保溫結構及恒溫控制儀，科學科學解決了結露難題。
⑹功效因數高達0.9-1.0，節電效果顯著。
⑺輸出電壓全范圍自動跟蹤，操作維護簡單便捷。
⑻具有抗高濃、_、抗高溫、抗爆炸等多種功能，適用范圍廣泛。
⑼占地面積小，無需土建，便于安裝。
選型說明及參考
JXD系列靜電除塵器有A、B兩種型號，這兩種除塵器使用效果相同，均沒有結露擊穿的煩惱。在此基礎上，A型又增另了熱掃風裝置，以免因結露影響使用效果；B型_采用了將高壓進線與煙塵_分離的外絕緣結構，_解決了結露難題。因此這兩種除塵器對工藝環境及介質入口溫度、濕度等均無_特殊要求，而B型產品_能適應在各種惡劣工況條件下使用。
具體選型時，可根據單位時間內需要處理的氣體量，與電除塵器能夠處理的氣體量相對照，即可得到所需電除塵器型號。
JXD系列高壓靜電除塵器產品適用的工作條件和環境條件
本產品一般裝在室內，若安裝在室外，應加設防雨設施。
1、A型使用工作條件及環境條件
a、環境條件：
環境溫度：-35℃～50℃
相對溫度：≤85%PH（溫度為20±5℃）
額定電源電壓：220V±10%
額定電源頻率：50HZ±2%
b、工作條件
粉塵比電阻：104～1012Ω·㎝
含塵氣體溫度:≤250℃（高于露點以上20℃）
含塵氣體濕度：75%
初始含塵濃度：＜100g/m3
2、JXD-B型靜電除塵器使用工作條件及環境條件
a、環境條件
環境溫度：-35℃～50℃
額定電源電壓：220V±10%
額定電源頻率：50HZ±2%
b、工作條件：
粉塵比電阻：104～1012Ω·㎝
含塵氣體溫度:≤250℃（高于露點以上20℃）
含塵氣體濕度：85%
初始含塵濃度：＜100g/m3
3、L-C電源環境條件
a、戶內使用
b、環境溫度：-10℃～40℃
c、空氣相對濕度：≤85%（溫度為20±5℃時）
九、JXD系列高壓靜電除塵器設備安裝
（一）JXD系列高壓靜電除塵器安裝要求
1、安裝前檢查設備是否完好、_，筒體是否由于運輸原因產生變形，電源各零部件是否松動，接線是否完好。如果有，_校正復原后方可安裝。
2、安裝除塵器的基礎_校正水平，灰斗支座與基礎采用彈性堅固連接，_筒體內壁吊裝有掛鉤。
3、電場筒體_與水平面垂直，且各法蘭間要加密封襯墊（如石棉繩）再用螺栓擰緊。電暈線校正垂直繃緊后均勻懸掛于筒體的中心，電暈線中心與筒體壁間距離須為異極距±5mm。
4、高壓發生器安裝在靠近電場本體進線口聽位置，負高壓輸出端及邊線四周_要有600mm以上的空間。
5、高壓發生器周圍應設柵欄，柵欄應有可靠的接地，接地電阻不大于2Ω，油箱壁到柵欄或墻壁的距離應大于1.5米。柵欄門上應設置門互鎖開關，門打開時，電源自動自動跳閘。維修人員進柵欄后，應用接地棒將高壓發生器直接接地，以確保人身安全。
6、柵欄的顯著位置應掛有“高壓危險”警示牌。
7、高壓發生器也可裝在電場本體頂部，但須有防雨、防塵、防凍（指北方）和遮陽措施。并應有防觸電措施。
8、電源控制箱、振打器控制箱應放在干燥、通風、整潔，便于操作的值班室內。
（二）安裝步驟
1、根據設備的尺寸，首先澆筑水泥混凝土基礎及其框架結構，或者采用鋼支架支承結構，做好鋼支架基礎，基礎__水平，同時做好風機的基礎。
2、焊接好下灰斗支承支座，將下灰斗安裝在基礎上，并校正上口的水平度。
3、安裝中部筒體，進行氣密性聯接，_垂直直度，注意上下口聽水平度。
4、將內筒體對接焊好上下極板一一對應，焊好后，將它吊進外筒體內，并把上下吊環同時放進內筒與外筒之間。
5、吊裝上部筒體
⑴對于A、B型收塵器：
上部筒體進行氣密性安裝好后，_校正整機的垂直度，要求整機對水平面垂直度不大于1/1000
對于B型收塵器，上部筒體和內筒吊裝好后，再吊裝頂部筒體。
6、安裝振打支承架、振打架，小鼓風機（A）型和加熱管。
7、安裝吊掛、電暈線，電暈線在內筒與外筒體各個標準室的中心位置上，垂直度偏差在全高上不得_1/1000。
8、在電暈線的下部加上重錘，把電暈線調直、繃緊。
9、安裝清灰裝置，要求各傳動件_運轉自如，不允許有卡機現象，同時振打電機 應有防松措施。
11、引風機及管路安裝，管路應進行氣密性聯接。
12、檢查所有的極間距，__所有的極間距離不小于300mm以上。
13、電氣部分安裝，布置控制線路及安裝高低壓力控制箱。
14、設置接地網，電除塵器外殼及電氣設備外殼應可靠接地電阻小于4歐姆。
15、上述安裝檢查合格后，靜置一天，待調試。
十、試車要求
1、試車前應熟悉有關技術文件和使用說明書，了解設備性能及工作原理。
2、所有連接引線_用高壓兆歐表檢查絕緣情況,絕緣應良好.
3、電除塵器本體、高壓發生器、控制箱等應連接相互通連的接地線，其接地電阻要求不大于4Ω并與用戶的地網連接牢靠。
4、風機的電機、振打器、電動排灰閥等電器按電器有關規定接線。
5、全部電氣連接線配接和電場高壓進線安裝完畢，檢查無誤后，把控制箱電壓及電流旋鈕轉到0位，關閉電源，再把高壓發生器與控制箱之間的電源線接通。
6、_正常后，在除塵設備不通煙塵的情況下通電試車（即無負載試車）。根據電源使用說明書，依次檢查輸出電壓、輸出電流后，接通與電場本體線路，調試至正常。
十一、操作規范
設備運行_建立專門制度、專人管理，并建立值班記錄檔案。
開機前應先開電加熱，溫度達80℃-100℃后，再開風機，然后開整流電源。
開機前，_將按鍵開關全部復位，再打開電源開關。再按“高壓”按鈕，
然后按由小到大，選擇電源電壓值，使輸出電流、電壓達到所需值。（一般視除塵效果確定）
4、對于立窯除塵器，要專人管理，盡量減少窯內明火，溫度在250℃以上時，打開冷風閥降溫。
5、關機時，應先振打清灰，再將電流選擇鍵開關復位，再按“關斷”按鈕。緊急停機時，也可直接按“關斷”按鈕。
6、經常檢查除塵器電場工作情況，_其完好，發現問題應及時解決。
7、經常檢查電源控制和振打裝置的工作情況，注意電壓表和電流表的運行情況，其數值不得_額定_大值。并經常保持設備的清潔。
8、定期_電場內筒壁和電暈線的積塵，檢查電瓷絕緣件是否清潔，以_設備在良好的狀態下運行。
9、定期_換電暈線，一般一到兩年左右_換一次。
10、經常注意下灰斗鎖風裝置的運行情況，以防漏風。
十二、設備的維護保養
機器部分保養
⑴定期檢查接地電阻是否在4Ω以下，使之符合規定要求。
⑵每周檢查高壓電線接頭是否完好，電瓷進線棒和絕緣吊掛是否有積灰，每周清潔一次，若有爬電或擊穿情況，應及時_換絕緣件。
⑶每周檢查振打及清灰裝置，是否有斷裂，疲勞裂紋，聯接用的螺栓是否松動，傳動部分是否運轉自如，若有應及時修復。
⑷每周檢查電暈線懸掛裝置是否牢固，是否在各筒體中心位置，若有移動應及時調整，加以堅固。
⑸每班檢查筒體灰斗與卸灰閥，及時清灰，防止堵灰。
⑹每月檢查與風機聯接的電除塵器出口法蘭螺栓是否松動，若有應調整并緊固之。
電氣部分保養
⑴控制箱，高壓發生器，低壓控制箱，振打電機，應保持清潔，防止積灰，每周作清潔工作一次。
⑵高壓發生器的油箱蓋，開油孔及油蓋帽，不得自行開啟，否則將損壞高壓發生器。
⑶凡機件損壞，應及時_換。
⑷設備調試和運行時，人員不得接近或觸及電除塵器高壓部分，否則有生命危險。
⑸其它輔機的維護詳見配套制造廠的說明書。
十三、JXD系列高壓靜電除塵器設備成套性和訂貨須知
成套范圍
恒流控制箱      1臺
直流高壓發生器  1套
除塵器筒體      1份
產品說明書      1份
產品合格證      1份
訂貨須知
產品型號規格、名稱、規格、數量、進出風口的平面位置或基建平面圖。

我公司也可以為用戶選型和除塵系統設計，用戶應提供所需除塵的設備部位，所需風量、粉塵或煙塵性質、濃度、溫度、全壓、含水份情況等技術數據以及平面現狀設備圖。
