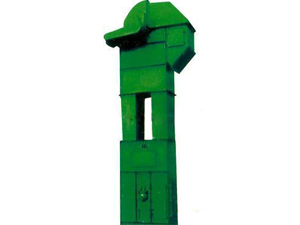

NE系列板鏈斗式提升機產品概述:
NE型板鏈式斗式提升機為板鏈式、重力誘導卸料的提升設備。適用于垂直輸送粉狀、顆粒狀、塊狀、磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板鏈斗式提升機是引進國外_技術研制的新型提升產品；NE系列板鏈式斗式提升機應用于各工業_，由于節能_，NE型板鏈斗式提升機正在逐步替代HL型等環鏈式提升機。NE型板鏈斗式提升機為流入式喂料,物料流入料斗內靠板鏈提升到_,在物料重力作用下自行卸料。主要技術參數符合機械部標準（JB3926-85)。NE型板鏈斗式提升機采用自流式裝料，重力式卸料。鏈條是_合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。該提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度控制在250℃以下。
NE系列板鏈斗式提升機工作原理:
NE系列板鏈式斗式提升機系流入式喂料，物料流入料斗內靠板鏈提升到_，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)，提升量廣；且產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封閉式機殼，鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。


NE系列板鏈斗式提升機主要結構:
NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
運行部件－－-由料斗和專用板式鏈條組成,NE30及以下采用單排鏈,NE50－－NE800采用雙排鏈。
驅動裝置－－-采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左裝和右裝兩種。
上部裝置－－-安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節－－-部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置－－-安裝有自動張緊裝置。



NE系列板鏈斗式提升機主要部件特點:
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動；逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置，NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42 。a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能，運轉故障率低，使用壽命長；b 、采用較低的鏈速度(o．5米/秒)；c、 采用大容量的料斗和較小的斗距，驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。



NE系列板鏈斗式提升機主要特點:
1.密封性好，環境污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，_的設計原理，_整機運行的可靠性；密封性好，環境污染少。
5.結構鋼型好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格，提升量范圍為15～800m3/h。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
斗式提升機種類分類:
斗式提升機作為一種常用的提升設備，在得到廣泛應用的同時，根據不同行業的要求也有著非常清楚的分類，按照傳動結構可以分為：
(1).TD系列斗式提升機
TD系列斗式提升機是一種_標準的斗式提升機，該系列斗式提升機和D系列斗式提升機都是采用膠帶傳動來提升物料，兩者沒有本質的區別，D系列斗式提升機產品型號較老且型號規格少。TD系列斗式提升機是在D系列斗式提升機的基礎上經過產品改良而來，其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型號,其中TD160、TD250、TD315等型號為普遍采用型號.
(2).TH系列斗式提升機
TH系列斗式提升機是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有很強的機械強度，主要用于提升粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量_大、運轉效率_高。其常用于較大比重的物料的提升。
(3).NE系列斗式提升機
NE系列斗式提升機是一種新型的斗式提升機，其采用板鏈傳動，區別于老型號TB系列板鏈斗式提升機，其命名方式采用提升量命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。
(4).TB系列斗式提升機
TB系列斗式提升機是一種較老型號的斗式提升機，其傳動部分采用板鏈傳動，現已經被NE系列斗式提升機產品替代。
(5).TG系列斗式提升機
TG系列斗式提升機是一種加強型膠帶斗式提升機，其區別于TD系列斗式提升機，TG系列斗式提升機采用鋼絲膠帶作為傳動帶，其具有_的傳動能力。該系列斗式提升機多被應用于糧食輸送上，又被稱呼為糧食專用斗式提升機。
(6).其它型號斗式提升機
常見的斗式提升機型號還有HL系列斗式提升機、GTD系列斗式提升機、GTH系列斗式提升機等，其均為以上型號的不同叫法和演變形式。
