1 、依據貴公司提供的場地空間，諾和公司采用_的技術工藝設計，使設備布景協調、整齊、美觀，便于操作、維修，充分體現工藝流程的合理性，滿足品質要求；

2 、 設備設計及選型兼顧通用性和_性，確保布袋除塵器設備工藝及各項技術參數的實現，_布袋除塵器設備使用運行安全、可靠；

3 、 系統運行靈活、管理方便、維修簡單，諾和公司盡量考慮布袋除塵器設備操作的自動化，減少工作人員的操作勞動強度。

4 、 盡量采取措施，減小對操作人員周圍環境的影響，合理控制噪聲、氣味，妥善處置工作過程中遺留下來的固體廢棄物，避免二次污染。

家具廠布袋除塵器設備布置圖紙

 設計方案： 木工作業在生產過程中會產生很多大小不一的粉塵，其粉塵主要來源于鋸、鉆、砂光、砂帶等加工作業，此類粉塵濃度較大，對人體健康造成危害；為了_生產操作環境，因此有必要對其進行集中收集。

 ①根據廠方提供數據，二課一樓設計采用一套80HP除塵系統進行吸塵；

 ②根據廠方提供數據，三課一樓設計采用二套80HP除塵系統進行吸塵；

 ③根據廠方提供數據，四課一樓設計采用一套120HP除塵系統、一套150HP除塵系統進行吸塵；

工藝流程：

   ① 開啟木工機械，電源聯動在木工機器上的氣動截流閥自動開啟；

 ②依次開啟控制箱電源開關、風機啟動開關，電源指示燈亮，風機運行指示燈亮；

 ③在低噪音離心專用風機離心引力的作用下，粉塵、木屑通過風口經截流閥進入吸塵支管匯流入吸塵主管；

④ 粉塵、木屑在風機葉輪離心力的作用下進入到氣箱脈沖袋式除塵器內，在布袋的阻力作用下，跌落在錐形漏斗內，空氣流則由濾布纖維縫隙中排放，從而達到除塵環保的目的；

安裝了布袋除塵器設備的生產車間圖片

 _終效果：

      把大量的木屑、粉塵集中處理，__了車間的生產環境，將危害員工的身體健康及污染周邊工作、生活環境的污染源除掉。

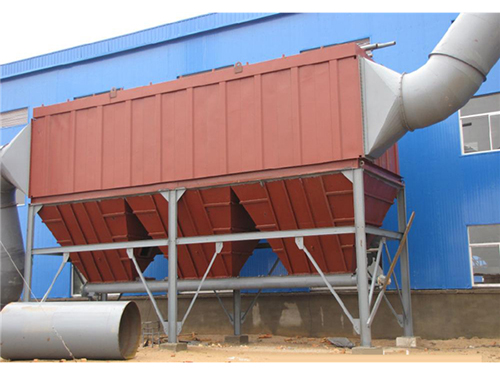

安裝完成后的除塵器整機圖片
